1.Тепловизионные системы для энергоаудита
Системы учета и регулирования потребления тепловой энергии,
устанавливаемые
Тамбовским государственным техническим университетом

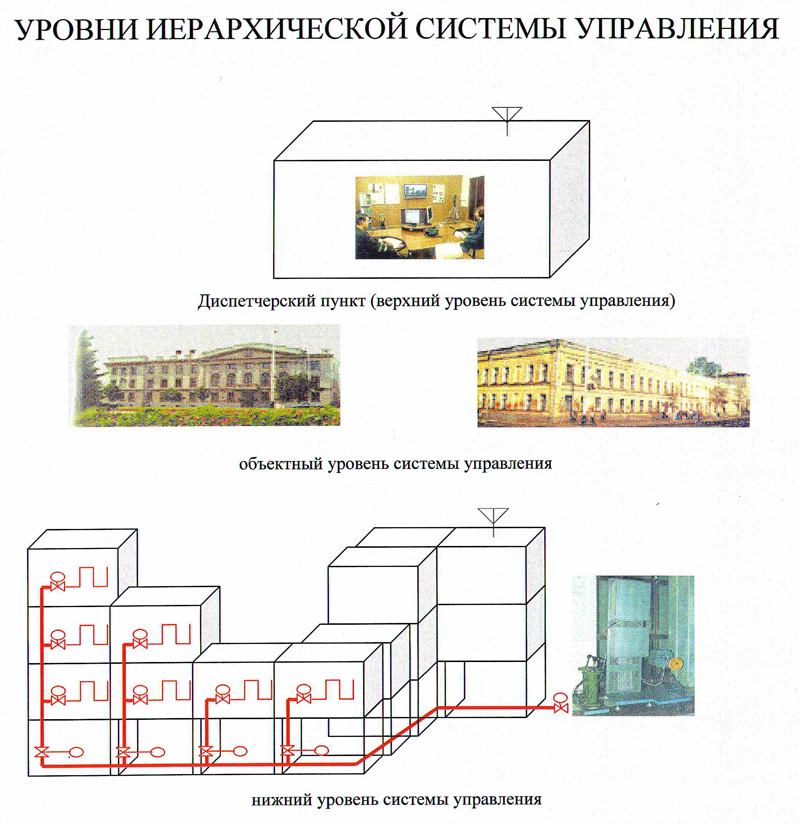

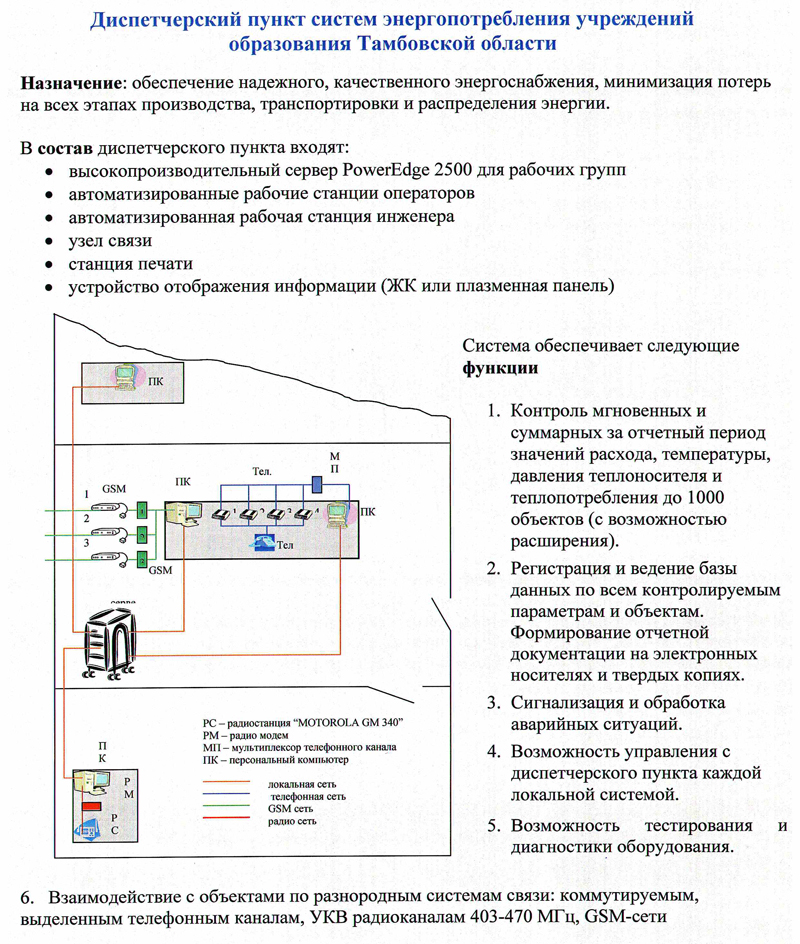

Иерархическая система коммерческого учета и управления теплопотреблением
Система коммерческого учета и управления теплопотреблением (приложение 1) предназначена для
автоматизированного сбора информации о теплопотреблении, расходах горячей и холодной воды, передачи
информации по каналам связи, приема информации Диспетчерским пунктом, обработки информации, ее
хранения, формирования статистической отчетности по основным показателям эффективности использования
энергоресурсов и управления температурными режимами на контролируемых объектах.
Система включает узлы коммерческого учета тепловой энергии (УКУТЭ), размещаемые в тепловых пунктах
(ТП) и Диспетчерский пункт сбора информации и управления (рис.1).

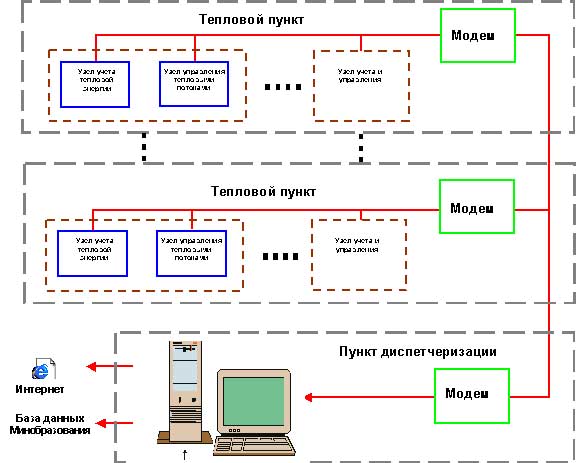

Рисунок 1- Структурная схема системы коммерческого учета и управления
теплопотреблением
Система узла управления теплопотреблением (рис. 2) построена на базе ультразвукового расходомера
УРЖ-2К, комплекта платиновых термометров КТПТР, тепловычислителя ВКТ-4, контроллера системного
КСУ-1М, пускателя реверсивного ПБР-3А и электроуправляемого привода (ИМФ-1).

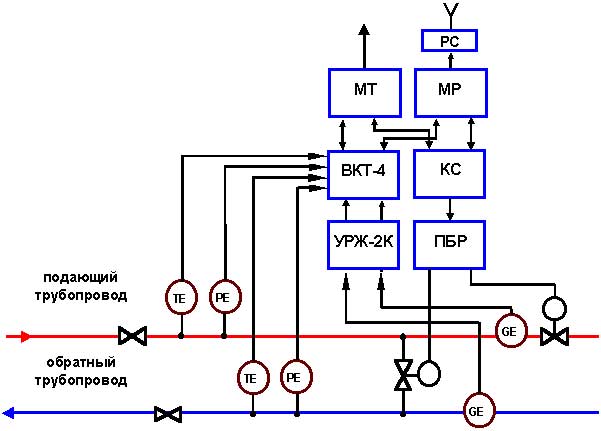

Рисунок 2 - Структурная схема управления теплопотреблением объекта
Представленная на рис.2 система обеспечивает программное управление режимом
теплопотребления в соответствии с программой, задаваемой на верхнем уровне - диспетчерском
пункте. Связь диспетчерского пункта с локальной системой осуществляется по каналу связи
(телефон или радио).
Опыт эксплуатации систем управления теплопотреблением определяет режим программного
управления, состоящего из двух кусочно постоянных отрезков, соответствующих значениям температур
рабочего (день) и нерабочего времени и двух линейно изменяющихся во времени - переходных режимов.

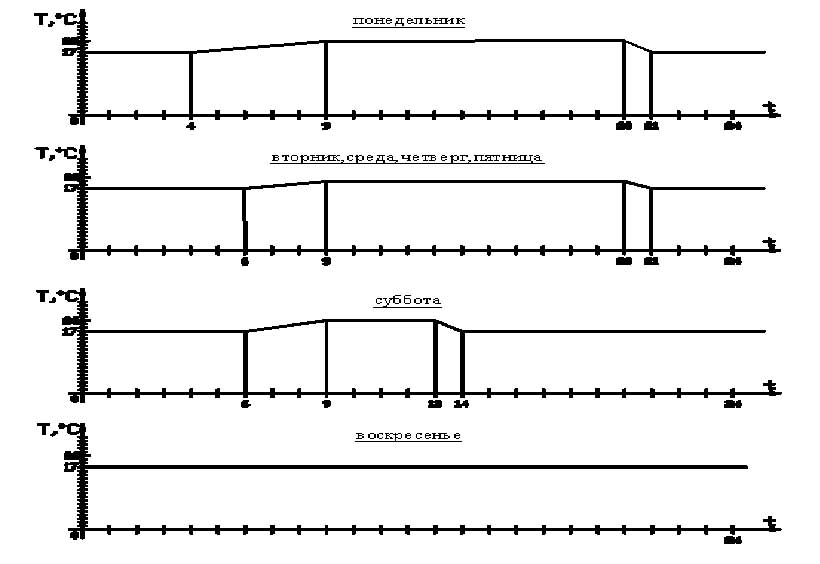

Рисунок 3 - временная диаграмма часового цикла управления

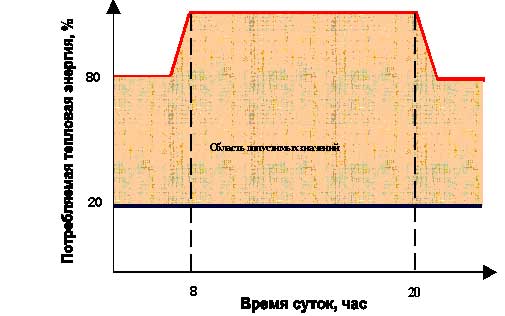

Рисунок 4 - временная диаграмма суточного цикла управления

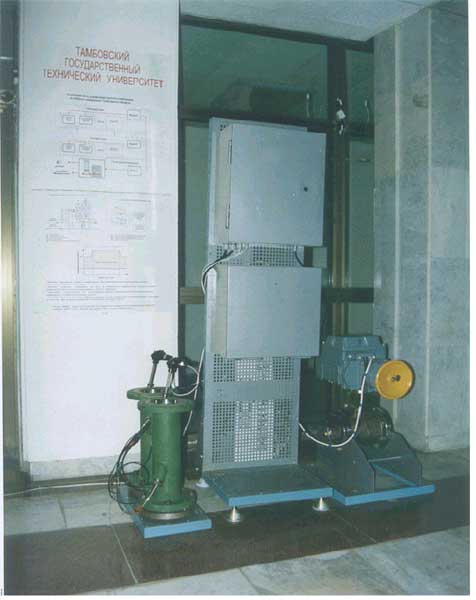

Система контроля и управления теплопотреблением

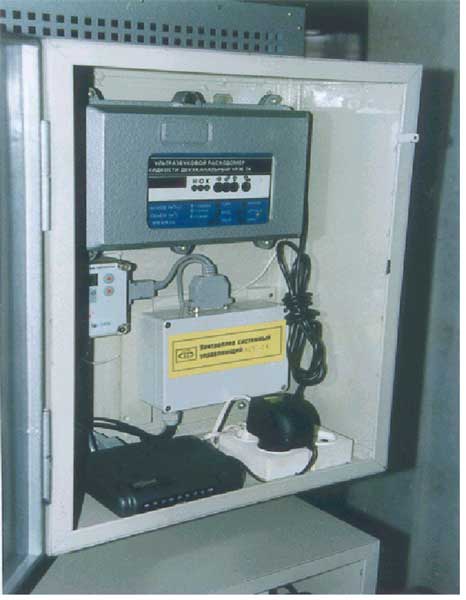

Приборы системы контроля и управления теплопотреблением

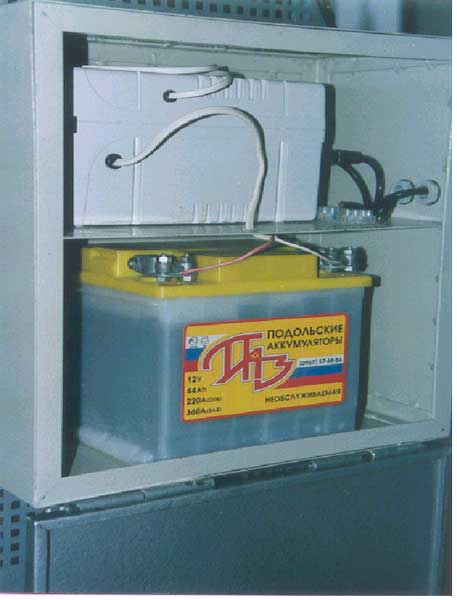

Блок аварийного питания

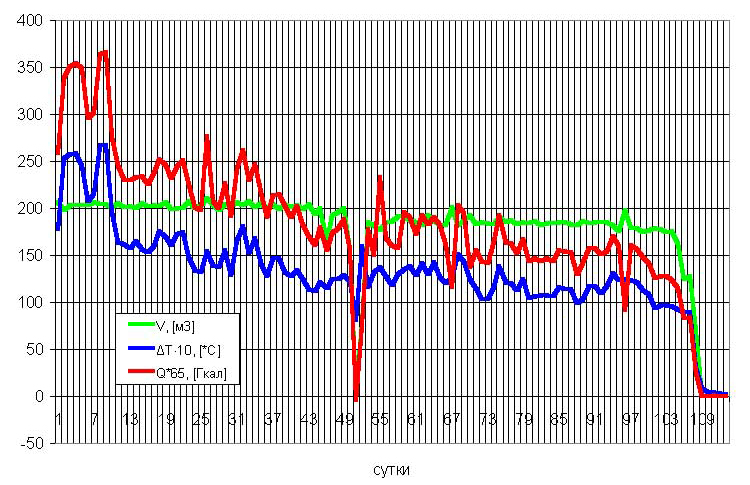

График теплопотребления ТГТУ (Система отопления Ленинградская,1)

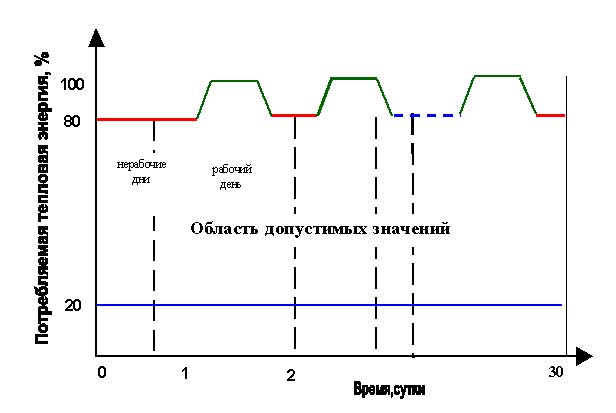

Типовой температурный график в административных и учебных корпусах
учреждений образования

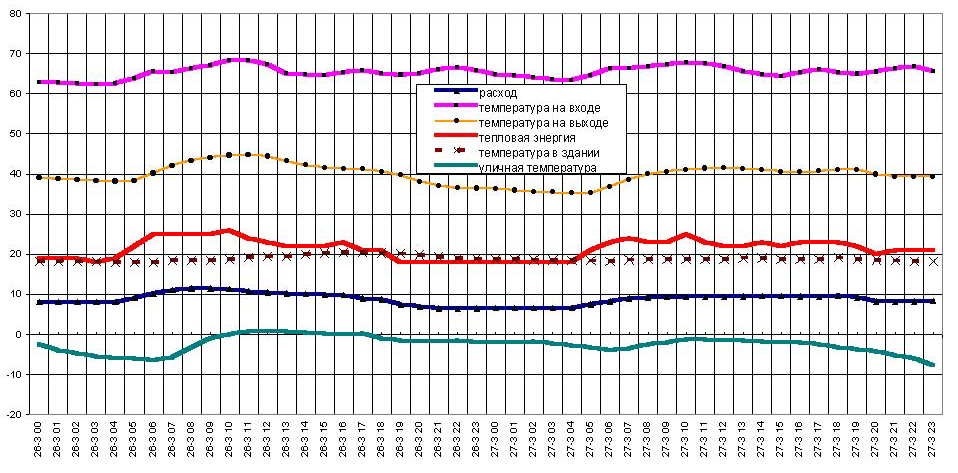

Часовой график теплопотребления административного корпуса ТГТУ
